EREHWYNA YARD

Erehwyna Yard  ist ein siebengleisiger "Schattenbahnhof" (sechs Abstellgleise und ein Umlaufgleis) mit einer Gesamtlänge von 3,20. Er besteht aus vier Segmenten mit einer Größe von jeweils 80 x 40cm. Die Nutzlängen der Gleise liegen zwischen 250cm und 200cm. Optional kann der Bahnhof auch dreiteilig aufgebaut werden.

Die beiden Bilder oben zeigen Erehwyna Yard bei der FREMO-Convention in Calw 2003. An der Frontseite erkennt man Wagenkartenhalter und LN-Boxen. In der Ablage ist ausreichend Platz für Lokschachteln, FREDs, Wagenkarten und die Lokkassetten.

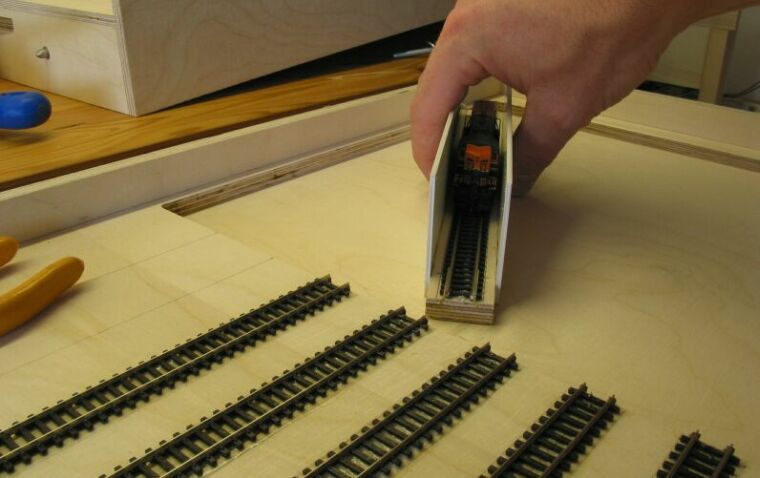

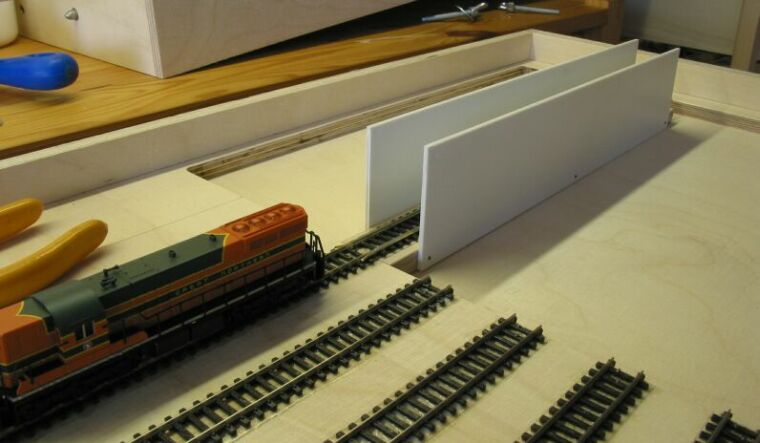

Statt einer Drehscheibe oder einer Schiebebühne werden die Loks in Erehwyna Yard in Lokkassetten gewendet oder vorübergehend abgestellt. Diese Lokkassetten haben jeweils eine Nutzlänge von 28 cm, was in etwa einer SD45 - Doppeltraktion  entspricht. Insgesamt sind etwa sechs bis sieben solcher Kassetten vorgesehen, womit spezielle Lokwartegleise im Schattenbahnhof entfallen können.

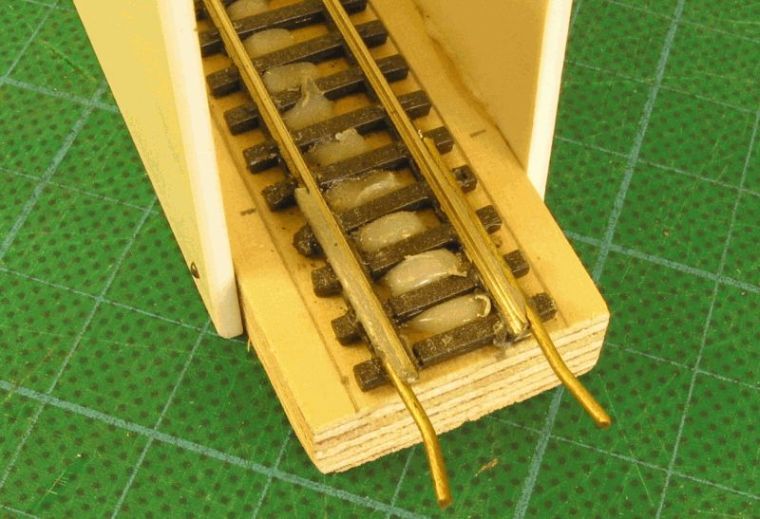

Zur Zentrierung und der Spannungsversorgung der Kassettengleise dienen seitlich an den Schienenprofilen des Kassettengleises angelötete Messingdrähte. Sämtliche Schienenköpfe sollten an den Enden angefast werden, um ein Aufklettern der Radsätze bei nicht exakt zentrierten Gleisen zu verhindern.



bs 4/2003
